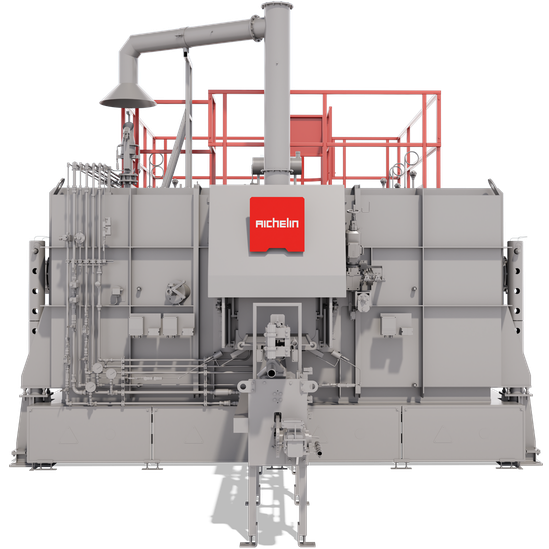

Drehherdofen

Drehherdöfen von Aichelin sind für Serienprozesse mit wechselnden Bauteilen ausgelegt und ermöglichen stabile Prozesszeiten.

Produktdetails

  • TypengrößenRDE/G/E (s) 130–450 cm Herd-Durchmesser
  • Arbeitstemperaturen820–950 °C - je nach Prozess
  • BegasungsverfahrenEndogas oder Stickstoff/Methanol mit Zusatzgasen
  • ProzessleitsystemAutomatische Regelung und Dokumentation des Wärmebehandlungsprozesses
Technische Beratung anfragenProduktfolder downloaden | PDF

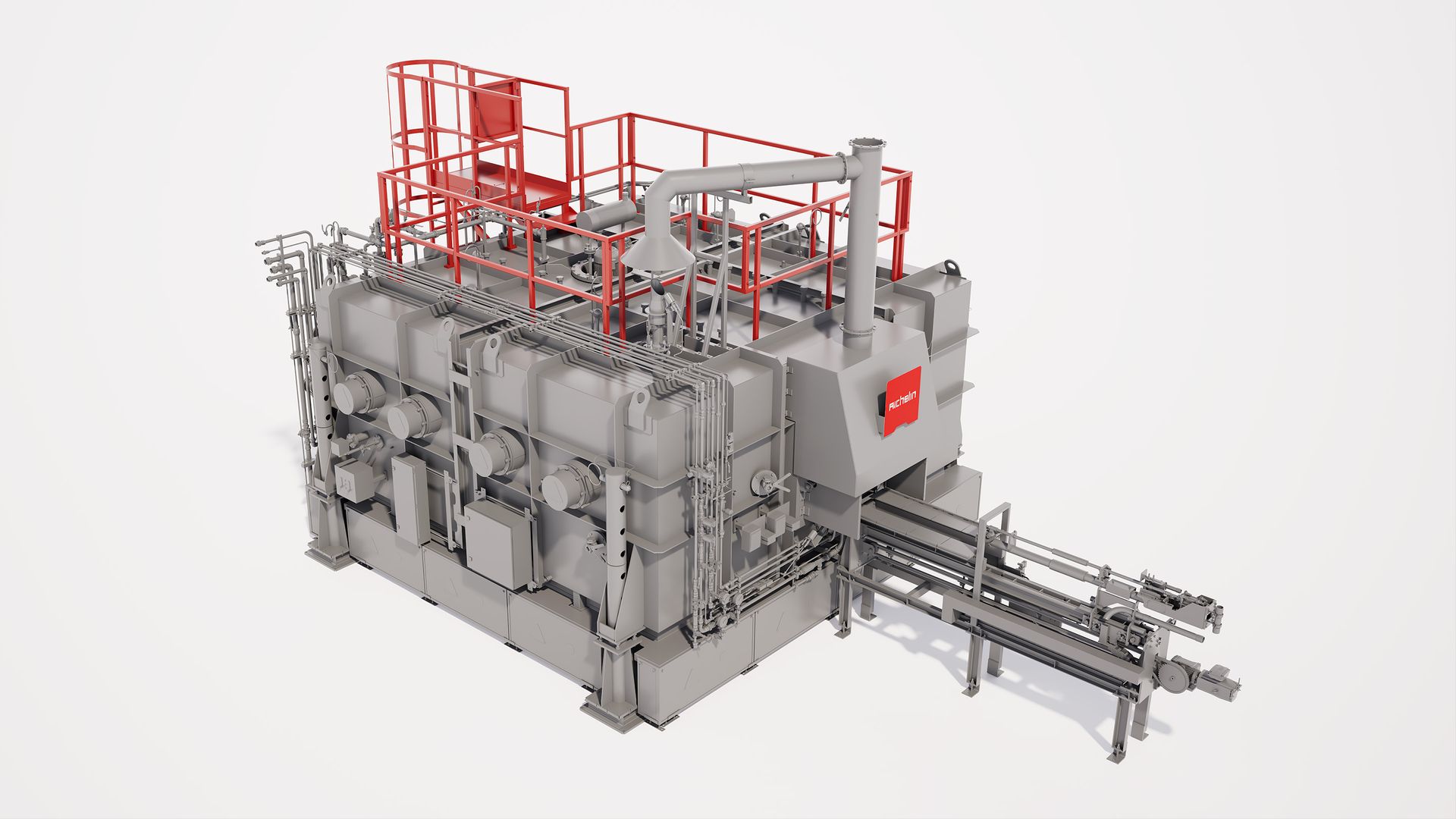

Drehherdofen
Gleichmäßige Temperaturverteilung bei flexibler Prozessführung

Drehherdöfen von Aichelin arbeiten mit einer rotierenden Herdplatte, auf der die Bauteile während des Wärmebehandlungsprozesses positioniert sind. Diese Bauweise unterstützt eine homogene Temperaturverteilung über den gesamten Prozess. Der flexible Drehherdofen liefert besonders in Kombination mit einer Härtepresse präzise Wärmebehandlungsergebnisse.

Weitere technische Merkmale

  • Ofenherd in Ein- oder Mehretagenausführung

  • Robuste Schlitztüre bei Mehretagenausführung

  • Herdantrieb mit stufenlos regelbarer Geschwindigkeit (vor- und rückwärts)

  • Herdbewegung "step-by-step" oder im Pilgerschritt

  • Manuelle, halb- oder vollautomatische Beschickung

  • Servicefreundlich

drehherdofen-pdp-wysiwyg-media
Technische Daten
Standardgrößen des Drehherdofens

Die folgende Tabelle zeigt die verfügbaren Typengrößen des Aichelin Drehherdofens, wobei G für Gasbeheizung, E für Elektrobeheizung und (s) für Schutzgasbetrieb stehen.

Galerie
Unser Service & Support
Verlässlicher Service über Ihren gesamten Anlagenlebenszyklus

Wir begleiten unsere Kunden über den gesamten Lebenszyklus ihrer Anlagen – von der Inbetriebnahme über den laufenden Betrieb bis zur Modernisierung und digitalen Integration.

Mehr erfahren
Fragen & Antworten
FAQ – Aichelin Drehherdofen-Anlagen
Der Aichelin Drehherdofen ist eine industrielle Wärmebehandlungsanlage für Gasaufkohlen, Carbonitrieren, Vergüten und Glühen – mit rotierendem Herd für gleichmäßige Erwärmung und und flexible Prozessführung. Der flexible Drehherdofen liefert besonders in Kombination mit einer Härtepresse präzise Wärmebehandlungsergebnisse.
Der Aichelin Drehherdofen bietet hohe Temperaturgleichmäßigkeit, reproduzierbare Qualität, wirtschaftlichen Betrieb, einfache Bedienung und einen modularen Aufbau.
Ein Aichelin Drehherdofen finden ihren Einsatz bei stückweiser Beladung von Bauteilen der Automotive-Industrie. Hier zählen beispielsweise Bauteile wie Getriebe-, Kupplungs-, Wellenkomponenten und Werkzeuge sowie Anwendungen mit Presshärten zu den wichtigsten Anwendungsbereichen.
Bei Aichelin Drehherdofen-Anlagen erfolgt die Beheizung mittels Gas-und Elektroheizsysteme. Das Begasungsverfahren sind exakt auf den Prozess mit Endogas oder Stickstoff / Methanol mit Zusatzgasen abgestimmt. Alle Schutzgas-Anlagen sind mit einer Stickstoff-Sicherheitseinrichtung ausgestattet.
Bei Aichelin Drehherdofenanlagen reicht der Automatisierungsgrad von manueller bis hin zu vollautomatischer Gesamtanlagensteuerung inklusive Be- und Entladung, Härtepresse, Waschmaschine und Anlassofen.
Die Aichelin Drehherdöfen zeichnen sich durch hohe Reproduzierbarkeit der Teile, Qualität, Servicefreundlichkeit, hohe Energieeffizienz und Wirtschaftlichkeit aus – entwickelt für den dauerhaften Anlagenbetrieb.
Die Aichelin Drehherdofen-Anlagen sind in unterschiedlichen Ausführungen verfügbar. Vom kleinsten Drehherdofen RDE / G (s) 130 mit einem Herddurchmesser von 130 cm bis hin zur größten Anlage RDE / G (s) 450 mit einem Herddurchmesser von 450 cm. Sondergrößen sind auf Anfrage möglich.
Drehherdofenanlagen von Aichelin in Kombination mit Härtepressen kommunizieren entweder über die Steuerung des Drehherdofen von Aichelin oder über die Steuerung der Härtepresse.
Mit unserer langjährigen Expertise in der Wärmebehandlung stellen wir sicher, dass die Kommunikation zwischen unseren Kunden und den Presseherstellern optimal hergestellt wird.
