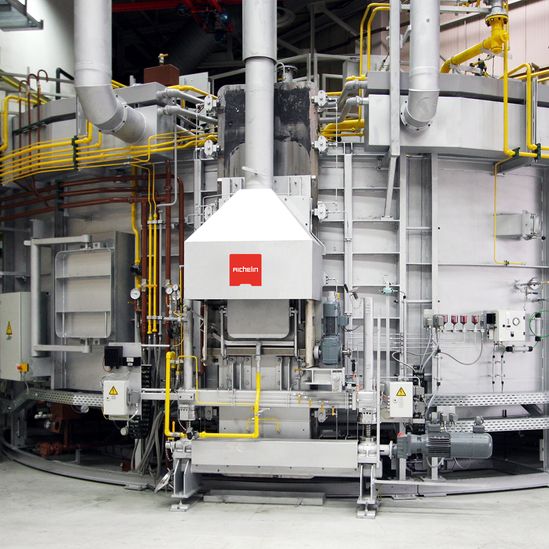

Industrial machine with steel structure, pipes, and yellow safety railings. A red logo is visible on a central white panel.

Ringherdöfen Ölabschreckung

Aichelin Ringherdöfen sind für kontinuierliche Gasaufkohlungsprozesse in der Serienfertigung ausgelegt.

Produktdetails

  • Durchsatzleistungvon 1 000 bis 1 500 kg/h bei EHT 0,6-0,8 mm
  • Rostabmessung2 x 400 mm x 500 mm x 700 mm (LxBxH)
  • Arbeitstemperaturbis 950 °C
  • AbschrecktechnikÖlbadhärtung mit zwei Senkbühnen
Technische Beratung anfragenProduktfolder downloaden | PDF
Ringherdofen
Kompakte Serienfertigung mit integrierter Abschreckung

Ringherdöfen von Aichelin sind für Anwendungen ausgelegt, bei denen ein gleichmäßiger Materialfluss und eine exakt gesteuerte Aufkohlung erforderlich sind. Mehrzonen-Ofenkonzepte ermöglichen eine präzise Temperatur- und Atmosphärenführung entlang des gesamten Prozessverlaufs. In Kombination mit integrierten Abschrecksystemen und im Speziellen auch mit der effizienten, nachhaltigen Hochdruck-Gasabschreckung lassen sich stabile Serienprozesse mit reproduzierbaren Bauteileigenschaften realisieren.

Weitere technische Merkmale

  • Kombiniert die Vorteile des Drehherd- mit jenen des Durchstoßofens für flexible Prozessführung

  • Zonentrennung durch Zwischentüren für exakte Temperaturregelung

  • Effiziente Chargenbeförderung mit minimalem Bedarf an Antriebsmotoren

  • Langlebige Grundroste durch leichtere Ausführung

  • Kompakter Anlagenaufbau mit geringem Platzbedarf

Unser Service & Support
Verlässlicher Service über Ihren gesamten Anlagenlebenszyklus

Wir begleiten unsere Kunden über den gesamten Lebenszyklus ihrer Anlagen – von der Inbetriebnahme über den laufenden Betrieb bis zur Modernisierung und digitalen Integration.

Mehr erfahren
Fragen & Antworten
FAQ – Aichelin Ringherdofen-Anlagen
Eine Aichelin Ringherdofen-Anlage ist eine kompakte Wärmebehandlungsanlage für das Aufkohlen und Ölbadhärten von Serienteilen und kombiniert Drehherd- und Durchstoßtechnik in einem Anlagenkonzept.
Die Aichelin Ringherdofen-Anlage bietet hohe Energieeffizienz, reduzierte Montagezeiten, lange Lebensdauer der Grundroste und gleichmäßige Härteergebnisse.
Bei Aichelin Ringherdofen-Anlagen erfolgt die Beheizung mittels Gas-und Elektroheizsysteme. Das Begasungsverfahren sind exakt auf den Prozess mit Endogas oder Stickstoff / Methanol mit Zusatzgasen abgestimmt. Alle Schutzgas-Anlagen sind mit einer Stickstoff-Sicherheitseinrichtung ausgestattet.
Die Aichelin Ringherdofen-Anlage eignet sich ideal für das Einsatzhärten oder Karbonitrieren großer Stückzahlen (Serienfertigung von Wellen, Rädern) und Getriebeteilen aus Einsatzstählen.
In der Aichelin Ringherdofen-Anlage erfolgt die Wärmebehandlung durch Aufkohlen und anschließendem Härten in einem Durchtauchölbad.
Bei Aichelin Ringherdofen-Anlagen wird die Prozessqualität durch Zonentrennung mit Zwischentüren und präziser Regelung (Temperatur und C-Pegel) gewährleistet.
Aichelin Ringherdofen-Anlagen ermöglichen niedrigen Energie- und Gasverbrauch, hohe Prozessstabilität, schnelle Inbetriebnahme und eine lange Lebensdauer der Komponenten.
Die Integration von FOCOS 4.0 in die Aichelin Ringherdofenanlage ermöglicht die zentrale Prozessüberwachung, Chargenverfolgung, Störungsdiagnose und vollständige Datenaufzeichnung zur Qualitätssicherung und Energieanalyse.
